В мире электроники и компьютерных технологий термоинтерфейсы занимают важное место. Они обеспечивают эффективное охлаждение компонентов, предотвращая перегрев и продлевая срок службы устройств. В этой статье мы подробно рассмотрим, что такое термоинтерфейс, его виды, особенности и применение.

Что такое термоинтерфейс

Термоинтерфейс — это материал, используемый для улучшения теплопередачи между компонентами устройства и системами охлаждения. Его основная задача — минимизировать тепловое сопротивление на границе между поверхностью нагреваемого элемента и радиатором.

Почему нужен термоинтерфейс

Современные процессоры, видеокарты и другие высокопроизводительные электронные компоненты выделяют значительное количество тепла во время работы. Если тепло не отводится эффективно, это может привести к перегреву, снижению производительности и даже выходу устройства из строя. Термоинтерфейс позволяет устранить воздушные зазоры между компонентом и радиатором, улучшая контакт и увеличивая эффективность теплоотвода.

Виды термоинтерфейсов

Существует несколько основных типов термоинтерфейсов, каждый из которых обладает своими преимуществами и недостатками:

1. Термопаста

Термопаста — наиболее распространённый термоинтерфейс. Она представляет собой вязкую массу с высокой теплопроводностью, которая наносится тонким слоем на поверхность процессора или видеокарты.

Преимущества:

• Хорошая теплопроводность (от 4 до 13 Вт/м·К).

• Простота применения.

• Доступная цена.

Недостатки:

• Со временем может высыхать.

• Требует периодической замены (раз в 1-2 года).

2. Термопрокладки

Термопрокладки — это гибкие и эластичные листы, которые размещаются между компонентом и радиатором. Они идеально подходят для неравномерных поверхностей.

Преимущества:

• Удобство установки.

• Долговечность (не высыхают).

• Подходят для использования на чипах памяти и чипсетах.

Недостатки:

• Низкая теплопроводность по сравнению с термопастой (2-6 Вт/м·К).

• Не всегда подходят для мощных процессоров.

3. Термопрокладки с фазовым переходом

Эти материалы при нагреве становятся более жидкими, заполняя микропоры и неровности, а при охлаждении вновь затвердевают.

Преимущества:

• Отличный контакт благодаря изменению состояния.

• Высокая теплопроводность в активном состоянии.

Недостатки:

• Сложность установки.

• Могут терять свойства при частом изменении температуры.

4. Термоклей

Термоклей используется для приклеивания радиаторов к микросхемам, когда невозможно установить крепление.

Преимущества:

• Простота использования.

• Надёжное крепление радиатора.

Недостатки:

• Сложно снять радиатор без повреждения компонента.

• Невысокая теплопроводность.

5. Жидкий металл

Жидкий металл обладает высокой теплопроводностью (20-70 Вт/м·К) и используется для экстремального охлаждения.

Преимущества:

• Лучший показатель теплопроводности среди всех термоинтерфейсов.

• Подходит для разгона процессоров.

Недостатки:

• Коррозийная активность (может повредить алюминиевые радиаторы).

• Сложность нанесения.

Как правильно выбрать термоинтерфейс

При выборе термоинтерфейса нужно учитывать следующие факторы:

1. Тепловыделение компонента: Чем мощнее устройство, тем выше требуемая теплопроводность.

2. Ровность контактных поверхностей: Для идеально гладких поверхностей лучше использовать термопасту, для неровных — термопрокладки.

3. Условия эксплуатации: Для стационарных ПК подойдут термопасты, для мобильных устройств — термопрокладки.

4. Частота обслуживания: Если устройство редко обслуживается, лучше использовать долговечные прокладки.

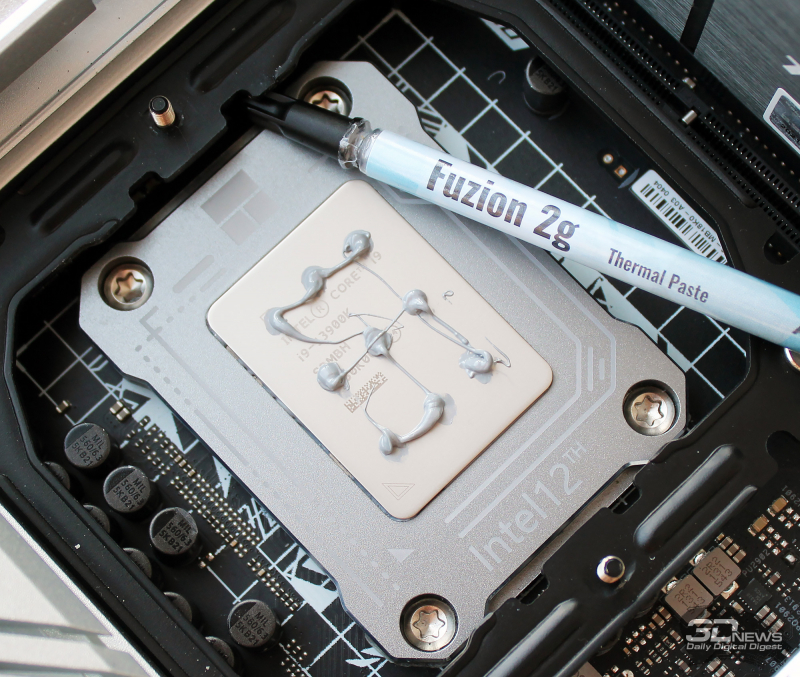

Как правильно наносить термоинтерфейс

Неправильное нанесение термоинтерфейса может существенно снизить эффективность охлаждения. Вот основные рекомендации:

1. Очистите поверхность: Перед нанесением удалите старый слой термопасты с помощью спирта.

2. Наносите равномерно: Для термопасты достаточно капли размером с горошину, затем распределите её тонким слоем.

3. Установите радиатор: Аккуратно прижмите радиатор к процессору, чтобы паста равномерно распределилась.

4. Проверьте температурный режим: После установки запустите стресс-тест для проверки эффективности охлаждения.

Ошибки при использовании термоинтерфейсов

1. Избыточное количество пасты: Толстый слой создаёт тепловое сопротивление.

2. Использование старой пасты: Засохшая паста теряет теплопроводные свойства.

3. Некачественная очистка поверхности: Остатки старого материала ухудшают контакт.

4. Несоответствие термоинтерфейса: Использование термоклея там, где нужна паста, снижает охлаждающий эффект.

Заключение

Термоинтерфейс — важный элемент системы охлаждения любого электронного устройства. От его правильного выбора и нанесения зависит стабильность работы и долговечность компонентов. Используйте качественные материалы и соблюдайте рекомендации производителей, чтобы ваш компьютер или смартфон работали без перегрева.
